소형

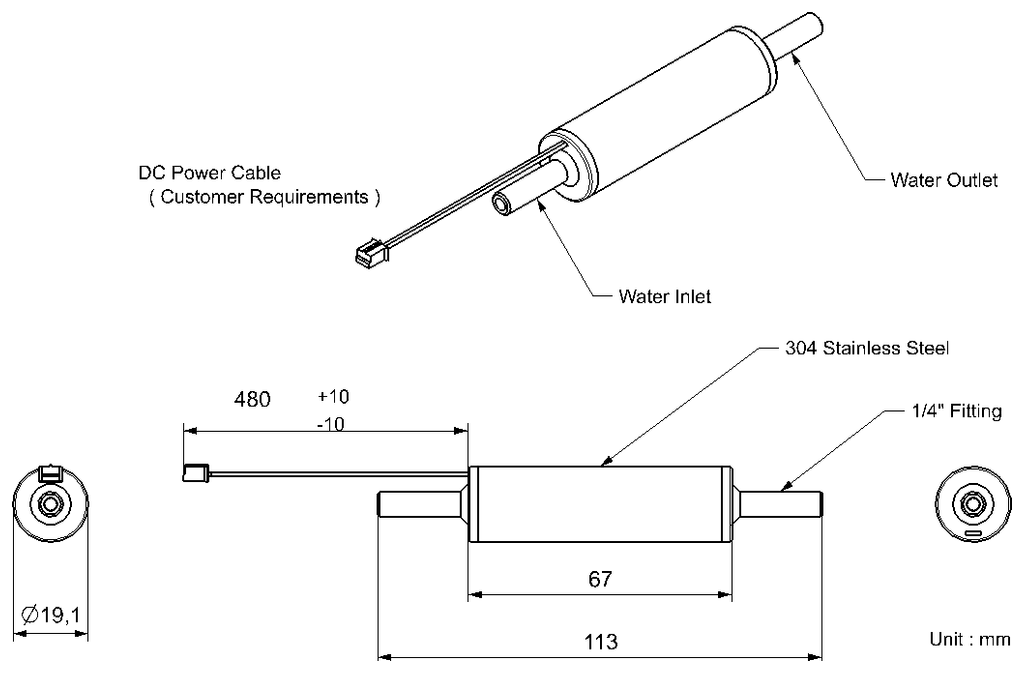

LU19-G1
0.5 - 2 L/min
가장 작은 유닛으로, Ø19.1 mm 본체가 카운터탑·언더싱크 정수기의 좁은 공간에 적합합니다.
- 전원
- DC 24 V, 2.5 W ±15%
- UVC 방사속
- 90 mW
- 본체
- Ø19.1 x 113 mm
- 급수 연결부
- 1/4 인치
- 대장균 감소율
- 2 L/min에서 99.937%
UV LED 필터
정수기와 기기용 인라인 UVC LED 살균기, 2·2.5·5 L/min 용량.
개요
JIN INTER UV LED 필터는 물이 흐르는 동안 살균합니다. 물이 석영관을 지나는 동안 관 바깥의 UVC LED가 조사하여 미생물의 DNA/RNA를 손상시켜 더는 번식하지 못하게 합니다. 수은과 화학물질을 사용하지 않습니다. 소형 저전력 모듈은 DC 24 V 전원으로 작동하며 정수기나 가전의 급수 라인에 간단히 적용됩니다.
DC 24 V최대 100 PSI수은 미사용대장균 최대 99.99% 감소
사양서 다운로드 (PDF)
제품을 단순하게 만드는 설계
모듈은 견고하고 전력 소모가 적으며 전원 공급이 쉬워, 회로와 주변 부품을 최대한 단순하게 유지할 수 있습니다.
수압과 수격을 견딥니다
높은 수압과 밸브 개폐로 발생하는 수격 현상을 최대 150,000회까지 견디도록 설계되었습니다. 최대 수압: 100 PSI.
낮은 소비 전력
모델에 따라 DC 24 V에서 2.5 W, 3.5 W 또는 5.5 W (±15%)만 사용합니다.
기존 DC 전원을 함께 사용
DC 24 V로 작동하므로 제품 내 다른 전기 부품과 같은 DC 전원을 사용할 수 있습니다. 별도의 전원이 필요 없습니다.
상시 전원 공급 가능
항상 통전할 수 있어 별도의 스위칭·타이머 회로가 필요 없습니다. 유닛 안에 항상 물이 있도록 하고 공회전은 피하십시오.
작동 원리
- 1
유입
미생물이 흐르는 물과 함께 들어옵니다.
- 2
UVC 구간
석영관 바깥의 UVC LED가 물에 조사하여 미생물의 DNA/RNA를 손상시켜 번식을 막습니다.
- 3
배출
UVC 처리된 물이 아무것도 첨가되지 않은 채 출구로 나옵니다.
수은·화학물질 미사용
수은이나 화학 소독제 없이 UVC 빛만으로 살균합니다.
높은 UV 활용 효율
광선 추적 기반의 반사 구조가 UVC 빛을 물속으로 모아 광 손실을 줄입니다.
피팅 UV 차폐
내부 피팅과 플라스틱 튜브의 UV 노출을 줄여 UV 열화로부터 보호합니다.
소형 인라인 설계
작은 원통형 본체가 설치 공간이 좁은 곳에서도 급수 라인에 들어갑니다.
식수 안전 구조
SUS 304 스테인리스 하우징과 수처리용으로 안전한 소재.
선명한 LED 표시등
내장 LED가 작동 상태를 한눈에 보여 줍니다.

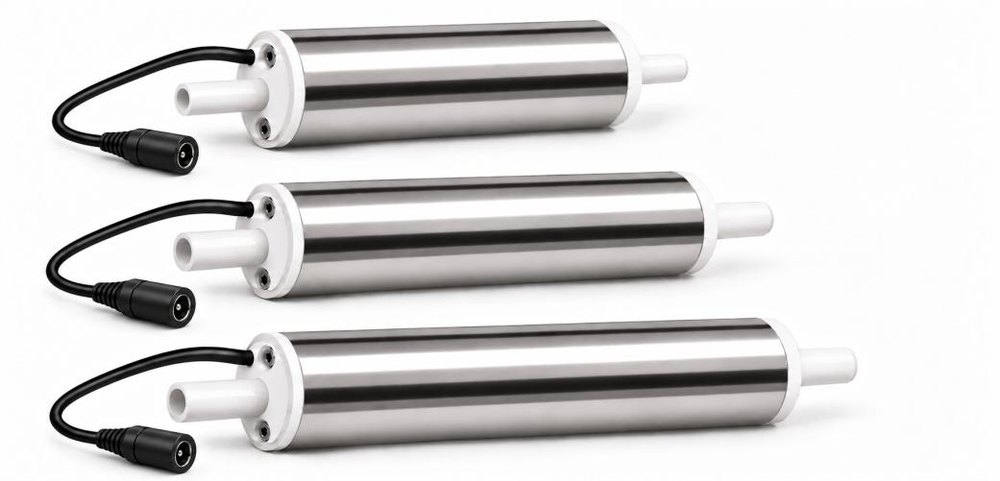

유량별 3가지 모델
모든 모델이 동일한 DC 24 V 전원, UVC 파장, 100 PSI 내압을 갖습니다. 제품에 필요한 유량에 맞게 선택하세요.
유량 센서 내장

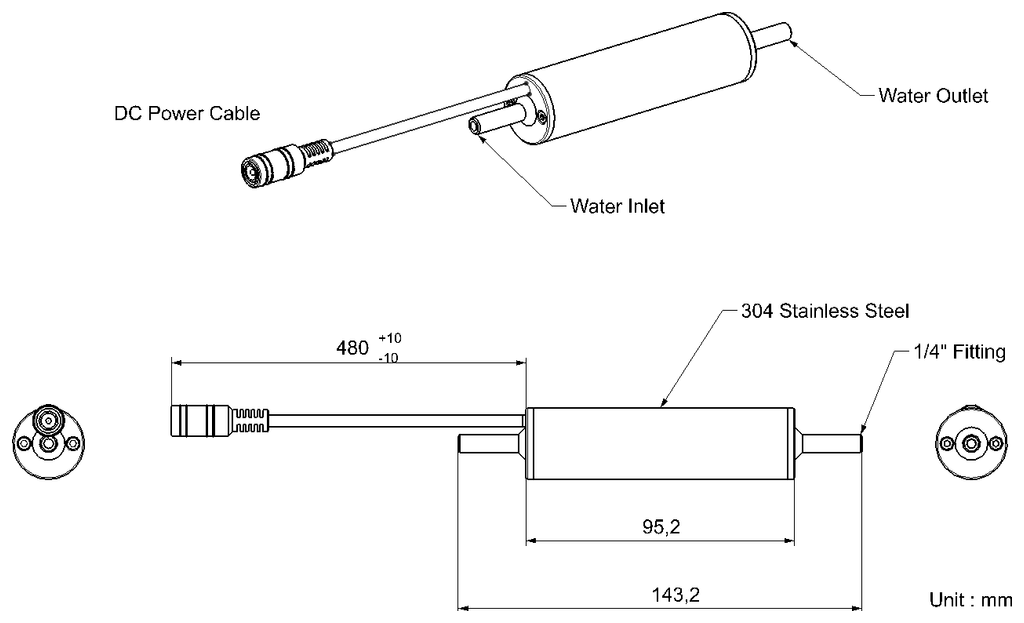

LE25-S2
2.5 L/min
내장 유량 센서가 물이 흐를 때만 UVC LED를 켜 주므로 외부 제어가 필요 없습니다. DC 24 V 어댑터 포함.
- 전원
- DC 24 V, 3.5 W ±15%
- UVC 방사속
- 180 mW
- 본체
- Ø25.4 x 143.2 mm
- 급수 연결부
- 1/4 인치 퀵 커넥터
- 대장균 감소율
- 2.5 L/min에서 99.99%
최대 유량

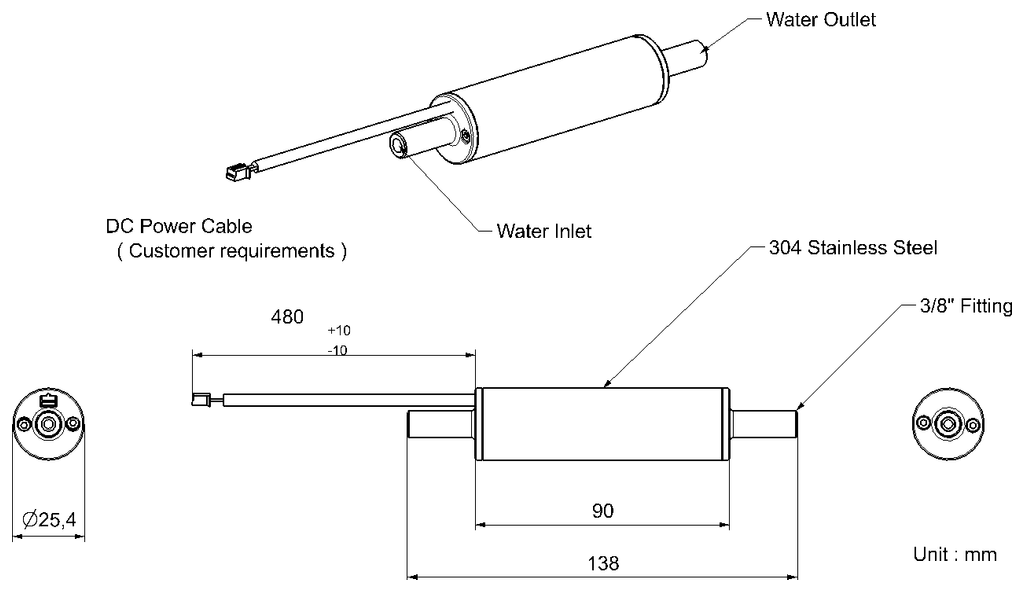

LU25-P3
1 - 5 L/min
최대 5 L/min까지 필요한 정수기와 기기를 위한 최대 용량 유닛.
- 전원
- DC 24 V, 5.5 W ±15%
- UVC 방사속
- 270 mW
- 본체
- Ø25.4 x 138 mm
- 급수 연결부
- 3/8 인치
- 대장균 감소율
- 5 L/min에서 99.994%
사양 비교
| 항목 | LU19-G1 | LE25-S2 | LU25-P3 |
|---|---|---|---|
| 정격 유량 | 0.5 - 2 L/min | 2.5 L/min (최소 0.5) | 1 - 5 L/min |
| 입력 전압 | DC 24 V | DC 24 V (어댑터 포함: AC 100 - 240 V, 50/60 Hz) | DC 24 V |
| 소비 전력 | 2.5 W ±15% | 3.5 W ±15% | 5.5 W ±15% |
| UVC 방사속 (VF = 24 V) | 90 mW | 180 mW | 270 mW |
| 피크 파장 | 270 - 280 nm | 270 - 280 nm | 270 - 280 nm |
| 유량 센서 | 없음 | 내장, 자동 ON/OFF | 없음 |
| 작동 표시등 | LED 표시등 | 다기능 LED 표시등 | LED 표시등 |
| 급수 연결부 | 1/4 인치 | 1/4 인치 퀵 커넥터 | 3/8 인치 |
| 본체 직경 | Ø19.1 mm | Ø25.4 mm | Ø25.4 mm |
| 전체 길이 | 113 mm | 143.2 mm | 138 mm |
| 전원 케이블 | 480 mm, 커넥터는 고객 요구에 맞춤 | 480 mm, DC 잭 포함 | 480 mm, 커넥터는 고객 요구에 맞춤 |
| 최대 수압 | 100 PSI | 100 PSI | 100 PSI |
| 주요 소재 | 스테인리스 / 석영 / 알루미늄 | 스테인리스 / 석영 / 알루미늄 / 엔지니어링 플라스틱 | 스테인리스 / 석영 / 알루미늄 |
전력 허용오차 ±15%. 피크 파장 허용오차 ±3.5 nm. 높은 살균 효율 범위인 275 ±5 nm에서 작동합니다.
작동 조건 (전 모델 공통)
수중 UV 투과율 (UVT)
> 95% / cm
주위 온도
0 ~ +60 °C
보관 온도
-20 ~ +80 °C
작동 / 보관 습도
30 - 65%
시험 성능
대장균 살균 결과
| 모델 | 유량 | 유입 (CFU/mL) | 유출 (CFU/mL) | 감소율 |
|---|---|---|---|---|
| LU19-G1 | 2 L/min | 1.9 x 10⁵ | 120 | 99.937% |
| LE25-S2 | 2.5 L/min | 3.1 x 10⁴ | < 1 | 99.99% |
| LU25-P3 | 5 L/min | 1.9 x 10⁵ | 11 | 99.994% |
유동 방식 시험, 시험균: 대장균 (Escherichia coli) 독립 시험기관에서 수행했습니다. 결과는 시험한 균주, 모델, 유량, 수질 조건에 한하며 모든 포자, 원충, 바이러스로 확대할 수 없습니다.
적용 분야

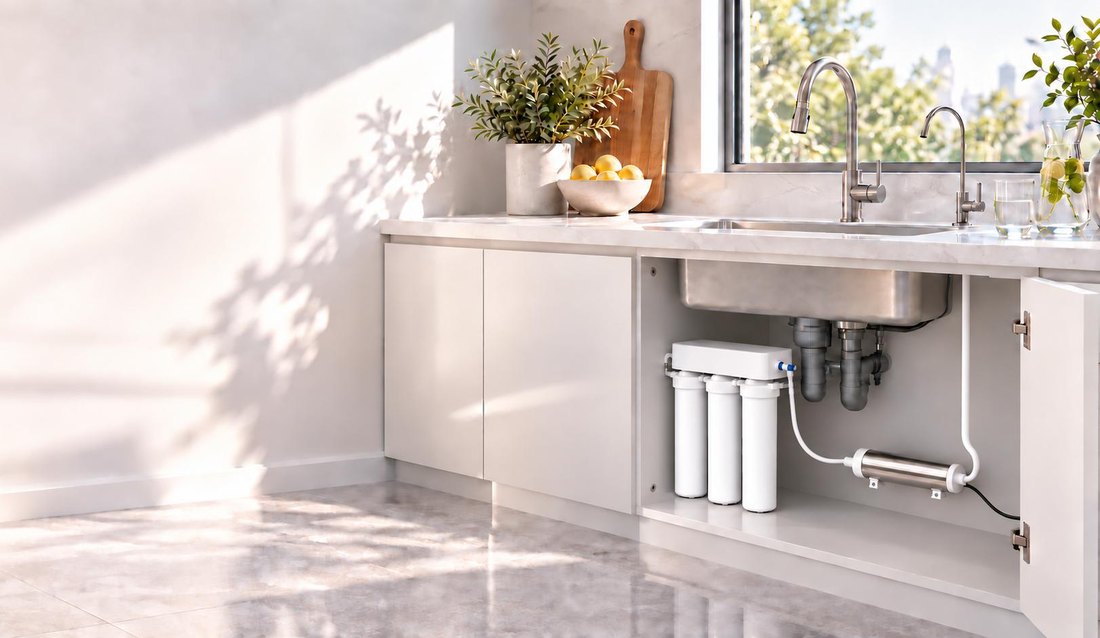

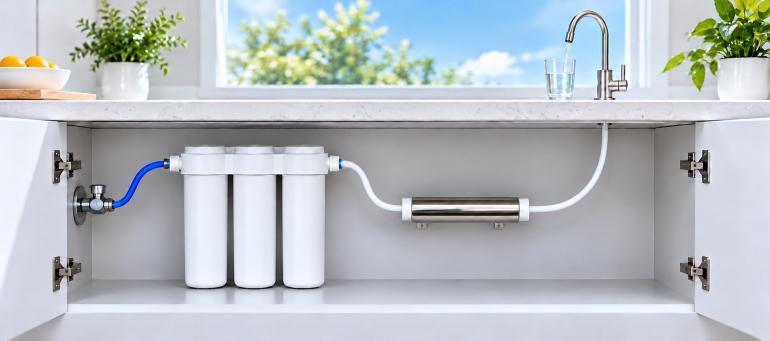

가정용·언더싱크 정수기
여과 후, 식수 수전 앞에 설치합니다.

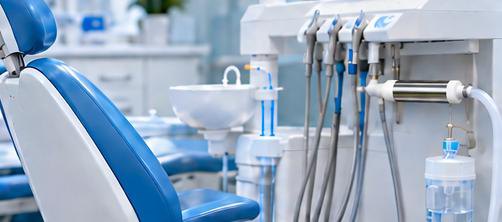

치과 장비
치료 장비에 공급되는 물.

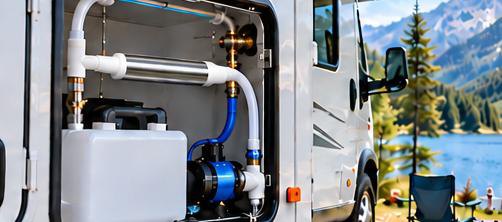

RV 및 캠핑카
탱크에서 수도꼭지까지의 급수.

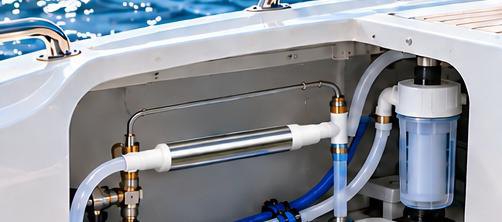

보트와 선박
선상 생활용수 공급.

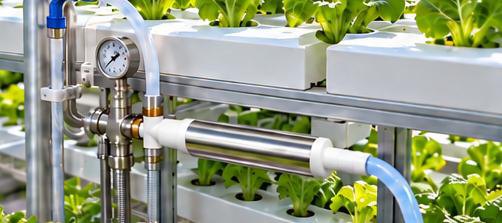

스마트팜
잠재 용도: 재배 시스템용 물. 수질과 조사량을 검증해야 합니다.

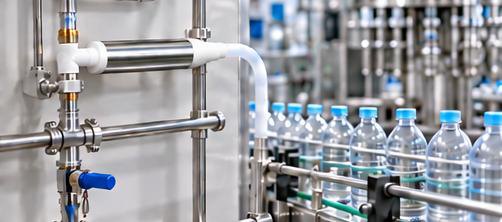

식품·음료 공장
잠재 용도: 세척수와 음료용수. 수질과 유량을 검증해야 합니다.
예시 용도입니다. 설치 전에 모델별 유량 한계, 수질, 장비 요건을 확인하세요. 제빙기, 커피머신 등 다른 장비에도 모듈을 적용할 수 있습니다.
설치 및 작동 안내
- 여과 후에 설치합니다. 식수 라인에서 필터 뒤, 수도꼭지나 디스펜서 앞에 유닛을 설치합니다.
- 유량 범위를 지킵니다. 최소 유량 미만에서는 LED가 충분히 냉각되지 않고, 정격 유량을 넘으면 살균 효과가 떨어집니다.
- 항상 물을 채워 둡니다. UVC LED의 열 스트레스를 막기 위해 유닛에 물이 든 상태로 사용하고 공회전은 피합니다.
- 맑은 물을 사용합니다. UV 투과율(UVT)이 95% 이상인 식수에 권장합니다. UVT가 낮으면 UVC 투과가 줄어듭니다.
